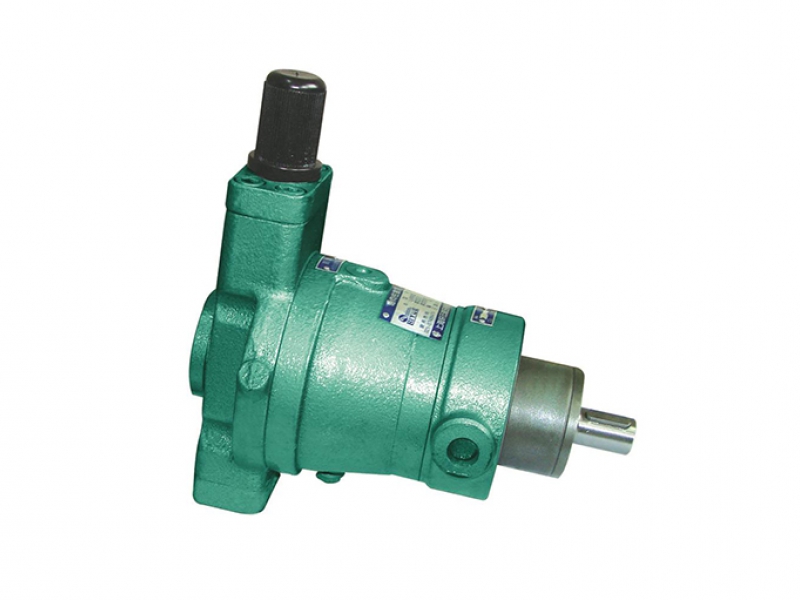

YCY14-1B自動變量柱塞泵

發表時間：2023-07-28 15:10　閱讀次數：586

　　壓力補償變量泵的出口流量隨出口壓力的大小近似地在一定范圍內按恒功率曲線變化。當來自主體部分的高壓油通過通道(b)(C)，進入變量殼體下腔后，油液經通道分別進入通道和，當彈簧的作用力大于由f)油道，進入伺服活塞下端環形面積上的液壓推力時，則油液經(h)到上腔，推動變量活塞冋下運動，使泵的流量增加。當作用于伺服活塞下端環形面積上的液壓推力大于彈簧的作用時，則伺服活塞向上運動，堵塞通道，使腔的油通過()腔而卸壓，此時，變量活塞上移，變量頭偏角減小，使泵的流量減小。

　　調節流量特性時，可先將限位螺釘擰至上端，根據所需要的流量和壓力變化范圍，調節彈簧套，使其流量開始發生變化時的初始?jí)毫Ψ弦?，然后將限位螺釘擰至終極壓力時的流量不再發生變化，其中間的流量與壓力變化關系由泵的本身設計所決定。


型號規格 10YCY14-1B 25YCY14-1B 40YCY14-1B 63YCY14-1B 80YCY14-1B 160YCY14-1B 250YCY14-1B
額定壓力(MPa) 31.5
公稱排量(ml/r) 10 25 40 63 80 160 250
額定轉速(r/min) 1500 1000

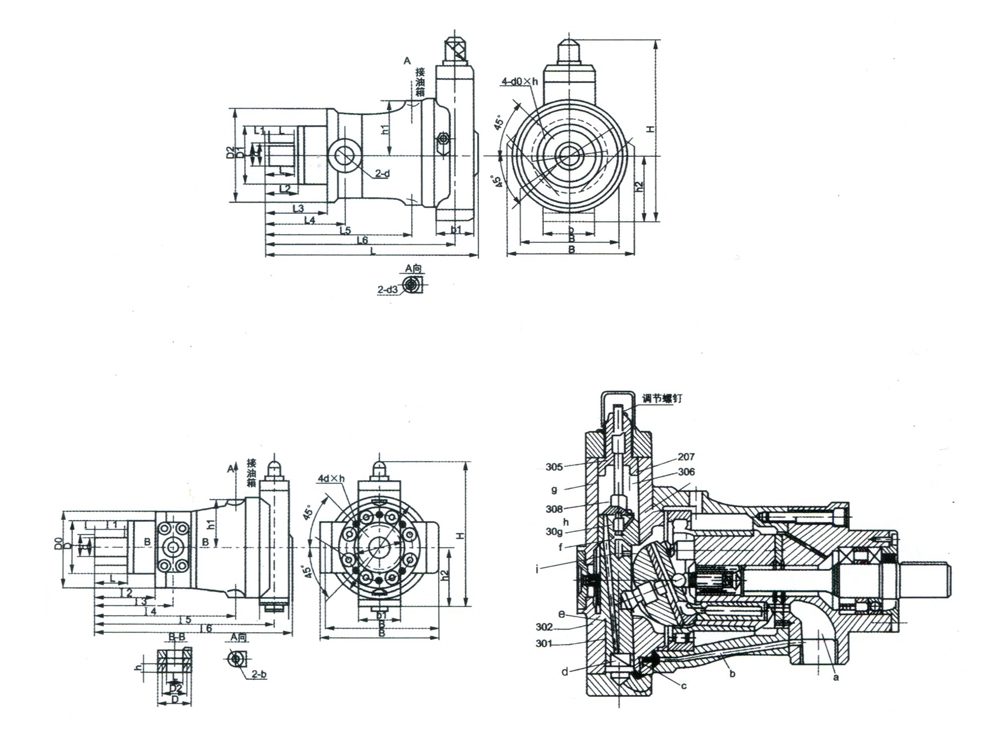

型號 b b0 (N9) b1 b2 b3 DO D1 (f9) D2 D3 D (h6) d1 d2 d3
10YCY14-1B 142 8 50 88   100 75 125 150 25 M22x1.5   M14x1.5
25YCY14-1B 172 8 66 100   125 100 150 170 30 M33x2   M14x1.5
40YCY14-1B 172 8 66 100   125 100 150 170 30 M33x2   M14x1.5
63YCY14-1B 200 12 74 104   155 120 190 225 40 M42x2   M18x1.5
80YCY14-1B 200 12 74 104   155 120 190 225 40 M42x2   M18x1.5
160YCY14-1B 340 16 100 120 90 200 150 240 300 55 50 64 M22x1.5
250Y CY14-1B 420 18 100 140 110 230 180 280 360 60 55 76 M22x1.5


型號 H h1 h2 h3 L Io I1 I2 I3 I4 I5 I6 t d3
10YCY14-1B 288 74 100   295 30 4 41 86 109 194 258 28 M10x25深
25YCY14-1B 351 83 120   362 45 4 54 104 134 246 317 32.5 M10x25深
40YCY14-1B 351 83 120   362 45 4 54 104 134 246 317 32.5 M10x25深
63YCY14-1B 400 108 140   440 50 4 62 122 157 300 389 42.5 M10x25深
80YCY14-1B 400 108 140   440 50 4 62 122 157 300 389 42.5 M12x25深
160YCY14-1B 448 141 173 25 595 100 4 110 180 230 411 533 59 M16x35深
250YCY14-1B 576 170 210 25 691 100 5 112 212 272 492 629 63.9 M20x45深
